3. Software 데꾸바쮸(Decoupage) - Software의 정체와 만들기

게시 2024/05/10

By Dukgukim

Embedded Recipes

ⓐ Little Endian과 Big Endian

모든 프로세서는 Little Endian 또는 Big Endian 중 하나를 사용함
NUXI 문제. UN IX 라는 단어의 입력의 앞뒤가 바뀌어 NUXI라는 출력이 나와 NUXI문제라고도 함
바이트 오더링
Little Endian 은 상위 bit(MSB)를 상위 주소에 저장함
Big Endian 은 반대로 낮은 주소부터 읽어와를 상위 주소에 저장함
ARM은 Little Endian을 지원. Big Endian 도 쓸 수 는 있음
컴파일러 환경에서 어떤 엔디안을 사용할지 설정 가능

ⓑ 컴파일에 대한 단상

Compiler : 책을 편집하다, 안내서를 만들다
프로세서는 전기적인 스위치로 이루어져 있으며, 어떤 특정한 전기 스위치를 작동 시키기 위해서는 데이터 버스 선을 따라 특정 전압을 흘려보내주어야 함
과거에는 이런 특전 전기 신호를 사람이 직접 프로세서에 입력하였음
그나마 사람이 이해할 수 있는 어셈블리언어 사용
- 어셈블리어를 기계어로 바꾸는 것이 컴파일러의 목적
프로세서마다 다른 어셈블러를 지원하므로, 이를 해결하기 위해 High Level Language Compiler를 제작
- 동작시키고자 하는 프로세서에 맞는 C compiler를 이용해, 그 프로세서에 동작 가능한 어셈블리를 생성하는 컴파일러
- C가 이식성이 좋은 이유가, C Compiler가 많이 제공 되기 때문

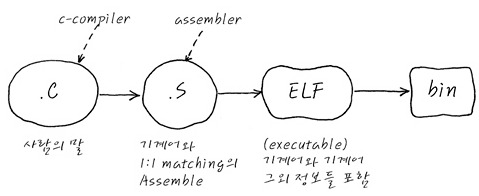

C로 코딩 -> C Compiler로 ARM이 해석할 수 있는 Assembly 제작 -> ARM Assembler를 이용하여 ARM Core가 해석할 수 있는 일련의 Bit Pattern 제작
- bit parttern 한덩어리를 뭉쳐놓은 것을 Executable binary image라고 함
Cross Compile 환경. 실제 타겟에서 돌아갈 binary image를 PC상에서 compile 할 수 있게 해주는 환경
- 임베디드 시스템에서는 타겟 시스템에서 컴파일을 수행하기에 너무 작은 시스템이라, binary image를 PC상에서 만듬

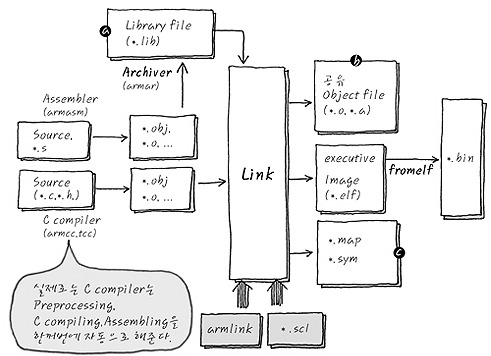

ⓒ 컴파일 공장 이야기

컴파일러의 목적은 Native code의 집합인 Binary Image를 만들어 내는 것
source file(.h, .c, .s 등의 파일)을 이용하여 C Compiler(armcc, tcc)를 이용하여, Assembly로 만들고,
또 이를 Assembler(armasm)을 이용하여 실행 가능하고, Symbol 정보를 가진 특정한 object type(elf)으로 만든 후, 그안에 있는 Native Code로 이루어진 Binary를 만들어냄
link : 여러개의 .c file을 어셈블리로 만든 후, 어셈블러를 이용하여 Object 라는 새로운 기계어 형태를 만들어내, 이런 object들을 연결(link)하는 것
- object는 각각의 기계어이긴 하지만, 혼자서 완성된 형태는 아니며, 각기 다른 .c 파일을 컴파일 한 object와 연결할 수도 있는 정보와, 디버깅이 가능한 symbol 정보를 담고 있음
- 이를 elf 형태라고 부르며, elf 형태를 따른 object들은 linker를 이용하여, 서로 link 할 수 있음
armcc, tcc는 내부적으로 .c 파일을 .s file로 만들고, 이를 다시 .o(obejct file)로 만들어줌
c-compiler로 .c 파일을 컴파일하면
- 전처리(#define, #include 등을 처리)
- 전처리된 언어를 mnemonic의 어셈블리로 변환(기계어와 1:1 대응의 .s assembly 로 만듬)
- Assembly를 실제 기계어로 만듬(elf 형식의 .o file 로 만듬)
lib file은 소스코드로 제공되기도하고, object 형식으로 제공되기도 함
link 시, scl은 Scatter Loading. binary를 만들 때, 메모리의 주소 구성을 원하는 대로 설정하는 script file
Map file이나 sym file은 컴파일된 binary의 메모리 구성을 나타내주는 text file

ⓓ 컴파일 순서에 따라 원하는 컴파일을 해보자

C 컴파일러인 tcc 또는 armcc를 이용하여 ARM core에서 동작할 수 있는 Assembly를 만든 후,
다시 기계어인 .o file만드는데, 이 object file 안에는 ARM이 이해할 수 있는 기계어와 컴파일러가 최종 목적으로 하는 link 단계를 처리할 수 있도록 symbol이 저장되어있음


spaghetti.h -----------------------------------------

#define EQUAL =      /- 예제들에서 써먹을려고 일부러 EQUAL이라는 걸 두었다구요 *-
typedef struct {  bool memberBool;  int memberInt;  word memberWord;  }structure;

spaghetti.c ---------------------------------------------------------
#include "spaghetti.h"

int zi EQUAL 0; int rw EQUAL 3;
extern int relocate EQUAL 3;
extern structure recipes [3];
int add(int a, int b);

**main** () {  int stack;  volatile int local,local2,local3;    local EQUAL 3;  locall EQUAL 4;    local2 EQUAL add (local, local2);  stack +EQUAL local3;  return stack;   }
int **add** (int a, int b) {  return (a+b); }

ⓔ Preprocss (-E option)와 `#Include`

*.c 파일을 *.s 파일로 만들기 전에 Preprocessor(전처리기)를 수행
- 웬만한 syntax적인 것들을 정리
- 선언된 macro나, define을 compile하기 전 변환
  - #include, #define, #if, #ifdef 등
- syntax에러가 있는지 점검
tcc 에서는 -E 옵션을 이용하여 확인 가능. tcc -E spaghetti.c > spaghetti.i 수행 시


spaghetti.i --------------------------------------
#line 1 "spaghetti.c" #line 1 "spaghetti.h"
typedef struct {  bool memberBool;  int memberInt;  word memberWord;  }structure;

#line 2 "spaghetti.c"
int zi = 0; int rw = 3;
extern int relocate = 3;
extern structure recipes [3];
int **add**(int a, int b);
int **main** () {
     int stack;
     volatile int local,local2,loca3;
     local = 3;
     locall = 4;
     localll = add (local, local2);
     stack += local3;
     return stack;
     }
int **add** (int a, int b) {
     return (a+b);
 }

spaghetti.h 에 있던 #define EQUAL =이, 모두 처리되어 spaghetti.c의 EQUAL이 모두 =로 변환됨
.h와 .c 파일이 합쳐져 .i 파일 생성
#include ""와 #include <>의 차이
- 어디서부터 찾느냐에 따라 컴파일 속도에 영향을 줌
- <>는 Compiler에게 predefine 되어 있는 path에서부터 header를 찾음
  - 즉, 보통 C에서 제공하는 standard library들은 ADS의 include에 들어있음
- ""는.c가 있는 해당 directory에서 부터 시작하여, Search Path로 등록된 path를 찾아감
  - 직접 만든 header들을 include 할 때 많이 사용함
라이브러리를 한번만 include하고 싶을 때, 다음과 같이 선언함


#ifndef __SPAGHETTI_H__
#define __SPAGHETTI_H__
..............
#endif /- __SPAGHETTI_H__ *-

ⓕ Assembly로 만드는 방법

tcc에서 -s 옵션으로 어셈블리언어로 변환 가능
가끔 아주 간단한 램 상주 프로그램을 올릴 때 사용하기도 함

ⓖ Library - 남한테 보여주기 싫어

미리 컴파일 해놓은 Object file의 모음
자주 사용하는 함수들을 미리 컴파일해두어 Link 할 때 연결만 하면 되게 하여 컴파일 시간을 줄이기 위해서
혹은 소스코드를 공개하지 않기 위해서
Static Library, 정적 라이브러리
- object 자체를 만들어 내서 lib file로 하나로 묶어 버리는 형태
- link 하면 Object 파일과 마찬가지로 하나의 Binary에 녹아 들어가는 형태
공유 Library
- Windows에서 DLL 같은 형태로 배포되는 Libarary
보통 임베디드 시스템에서는 정적 라이브러리를 사용함

ⓗ Lib을 까보자

3rd party lib 파일 이용시 까는 방법
archive 를 이용해 제작했다면, 다시 까볼 수 있음
armar -zs f_t.b : symbol 확인 명령어

ⓘ 컴파일러 Option들

tcc(armcc)가 어떤 option들을 제공하는지
-o : output 이름 설정
-E, -C : Preprocessing 까지만 진행. *.i 파일 만들 때 사용하는 옵션
-S : Assembly로 만드는 명령어. *.s파일 출력됨
-c : linkable한 object만 만들기. elf 형식의 .o가 생성됨
-I, -J : header file link 시 경로 설정 옵션. -I는 dir path에서 찾아서, -J는 원하는 경로 설정 가능
-D, -U : Define 옵션. 소스코드 안에 define 하지 않고, 컴파일러에게 직접 define 가능
-g : Debugging 정보, DWARF 정보를 ELF file에 넣어두기
-w : Warning Level 을 결정할 수 있는 옵션
-O1, -O2 : 컴파일 결과물을 최적화를 얼마나 할 것인지
-l : 라이브러리 이름을 주게 되면, 특정한 library를 link할 때 참고해서 link 함
-L : Library를 검색할 경로를 옵션으로 줄 수 있음

ⓘ 변수의 scope와 그 생애 (Memory Map)

C의 관점에서, 실제 메모리에서 어떻게 운용되는지
변수의 유형들 auto, extern, static, volatile
Local, Global variable 은, 변수의 scope와 생존기간을 모두 포함
auto 변수 유형 - LOCAL 변수
- 자신이 선언된 함수 또는 block({})
- 함수의 수행이 종료되면 return과 동시에 사라짐
extern 변수 유형 - GLOBAL 변수
- 함수 바깥쪽에 정의됨
- 변수가 선언된 파일 전체에 영향을 끼침
- 프로그램 어느 부분에서도 사용할 수 있으며, 심지어 다른 파일에서도 불러다 쓸 수 있음
STATIC 변수 유형
- local static : 함수가 끝나더라도 그 값을 유지하고 있음
- global static : 다른 파일에서 extern을 선언하여 가져갈 수 없는 변수.
  - 큰 프로젝트 수행 시, 자신의 file에서만 사용하고, 다른 사람이 가져다 쓰지 못하게 하는데 사용하는 경우가 많음. C++의 protect와 같은 원리
VOLATILE 유형
- 컴파일러의 최적화를 막기 위해 사용하는 변수
- 디바이스 드라이버를 디자인할 때 많이 사용함. Memory Mapped I/O의 경우, 같은 주소에 다른 값들을 연속해서 쓰는 경우가 많기 때문

ⓚ Memory Map과 Symbol 이야기

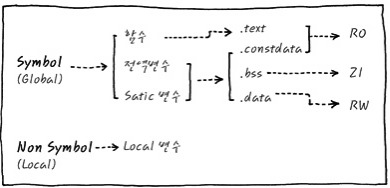

Symbol
- Linker가 알아볼 수 있는 기본 단위
- Link한 후 자신만의 주소를 가지게 되는 특별한 단위
- 심볼의 이름은 그 심볼이 갖는 메모리 영역의 시작 주소를 가리키는 Linker만의 포인터임
- 디버깅시 이런 심볼의 이름이 사용되기도 하며, 전역변수의 이름이나 함수의 이름이 그 예
- Linker를 위해 ELF object 파일 내에는 Symbol table이 존재
  - 소스 코드에 의해 참조되는 심볼들의 이름과 위치 정보가 들어있음
  - 다른 파일에서 정의된 심볼을 가져다 쓰는 경우에는 해당 파일에 심볼이 없기 떄문에 그 Obj 파일에서 Symbol table은 불완전하게됨
    - 이런 불완전한 심볼들은 linker에 의해 처리하여 다른 파일에 있는 심볼들을 연결하여 사용할 수 있게 만들어줌
- 실제로 메모리에 적재되지는 않음
- 자기 자신만의 주소를 갖지 못하는 것들은 local 변수
- 자기 자신만의 주소를 갖는 것들은 Global(함수, 전역변수, static 변수) 로 이해하면 쉬움

RW : read-write. 초기값이 있는 변수
ZI : Zero-initalized. 초기값이 0인 전역변수. RAM 에 위치
RO : Read only. 수정이 불가능한 const 전역 변수와 text인 code. ROM에 위치

ⓛ ELF format Object File에 관한 진실. -c option (기계어 세상)

ELF : Executable and Linking Format
- 실행 가능한 그리고 링크를 하는 형식
- -c 옵션을 통해 tcc로 relocatable file 생성

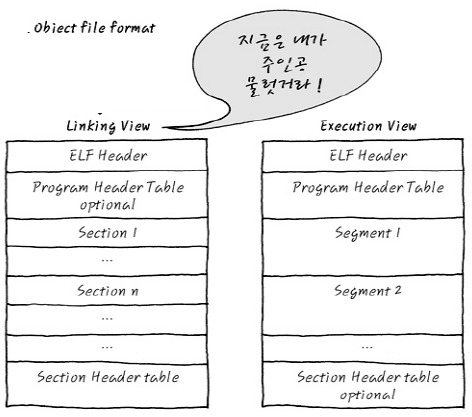

Linking View가 relocatable file 형식
- 링크하기전 오브젝트 파일은 Linking View, 링크 이후 완전한 실행 가능한 형태가 된 ELF 형식을 Execution View라고 함
ELF Header에는 Elf file의 특징을 결정 짓는 인디안, 운영체제, CPU 정보, 내부의 각 Section의 시작 위치 등이 들어있음
GCC bin utility 의 readelf 라는 유틸리티를 통해 헤더를 쉽게 읽을 수 있음
fromelf 명령어를 통해 disassemble 할 수 있음

ⓜ Linker를 마무리 짓자 - ELF와 fromelf 까지!

Linker를 이용해 executable ELF format image를 만드는 과정
Linker는 모든 input object 파일들의 모든 코드와 데이터를 가지는 실행 가능한 새로운 object 파일을 만들어냄

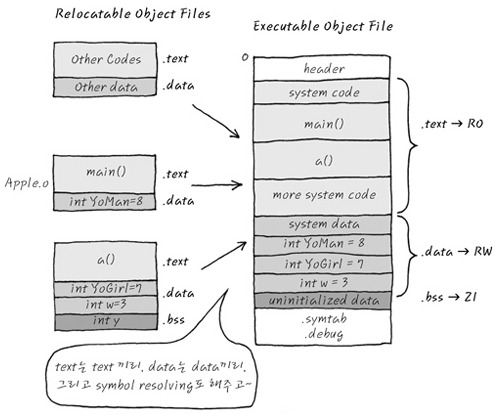

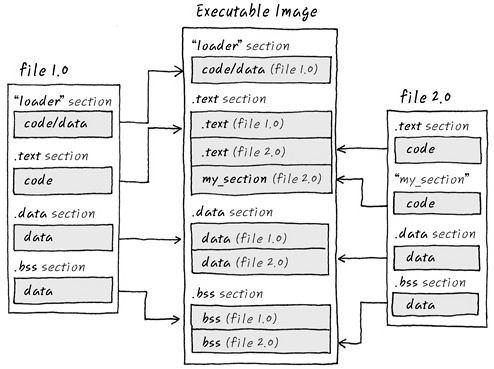

Linker Placement rule. 이를 위해 각각의 object 파일들이 가지는 text, bss, data를 모아 새로운 text, bss, data를 만듬
Link시에 실제 함수 정의부의 위치와 전역변수들의 위치를 library file과 object file에서 차례대로 조사한 후에 모두 테이블로 가지고 있다가, 그 주소를 함수호출 코드 부분에 기록해 넣는 것이 Lnker가 하는 일

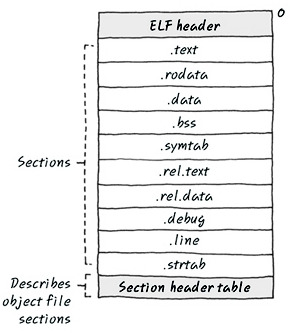

ELF format relocatable object file 구조

같은 속성들의 section들을 모아서 한 segment안에 다 넣음
code segment 중, text, rodata를 RO, data를 RW라는 두 개 section으로 나눈 binary 형태로 만들어야 임베디드 시스템에서 실행될 수 있는 binary가 만들어짐

ⓝ Scatter Loading/ Linker Description Script와 메모리 다루기

XIP : Execution In Place. 메모리 대신 플래시에 소프트웨어를 적재해서 직접 수행하는 기술
- Code 영역이 자리잡을수 있어야 가능한 기술

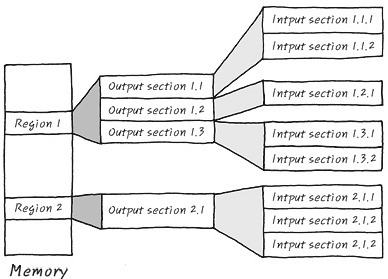

Scatter Loading
- Input Sections, output Sections, Region
- Input Sections들을 모아놓은게 Output Sections
- Output Sections들을 모아놓은게 Region. 실제 메모리에 올라가는 단위
  - RO, RW, ZI 순으로 알아서 sorting됨
- Scatter Loading을 위해서는 input section, output section만 표시해주면, Linker가 알아서 region에 맞게 Output Sections을 생성해줌

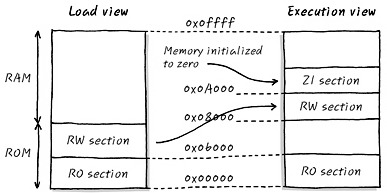

Load View : 소프트웨어가 실행 되기 전에 저장매체에 담겨 있을때의 모습
- Flash에 실행 이미지가 담겨있을 때의 형태. ROM에 적재 되어있을때
Execution View : 소프트웨어가 실행될 떄의 모습
- RW를 위해서 RAM으로 복사됨

ⓞ Map file 분석

Image Symbol Table
- 링커가 만들어낸 심볼과 주소 그리고 리전
- 유저가 만들어낸 심볼과 주소 크기 그리고 속해있는 오브젝트
Memory Map of the image
- Scatter Loading에 맞춘 리전에 따라 구획을 나누어서
- 주소와 사이즈, 타입, 그리고 섹션과 오브젝트
Image Component size
- 각 오브젝트 또는 라이브러리에 대한 RO,RW,ZI가 차지하는 크기
전체 Layout
- 전체적인 메모리에 RO,RW,ZI가 얼마나 차지하는지에 대한 정보 - 보통 Image Symbol Table을 찾아 거기에서 심볼을 찾아 어디에 위치하는지 검색할때 사용 - 혹은 마지막 전체 레이아웃에서 메모리 양이 맞게 되어있는지를 확인할 때 사용

ⓟ Memory Map과 Linker의 만남 - Locator

문제1) embedded.c와 recipes.c를 32bit ARM mode로 컴파일 하여 object를 생성하고, main.s를 컴파일 하여 object를 생성하여, R0의 위치를 0x10000, RW의 위치를 0x20000에 relocate 시키고 싶어요. 어떻게 하면 좋을까요? 단, output은 elf 형식이어야 함.

답)

armcc -c embedded.c recipes.c
armasm main.s
armlink -elf -ro-base 0x0 -rw-base 0x10000 -o target.elf embedded.o recipes.o main.o

문제2) embedded.c와 recipes.c를 ARM mode로 컴파일 하고요, boot.s를 컴파일 하는데, Load Region은 0x0에서 부터 시작하고, Execution Region에 boot.s의 Int_Vect를 역시나 0x0에 locate하고 싶어요. 그리고 나머지 RO를 Execution Region에 넣고 싶고요, 그리고 두 번째 Execution Region도 만들어서, 시작은은 0x4000에서부터 시작하게 하면서 embedded.c와 recipes.c의 RO를 넣고 싶고요. 마지막으로 세 번째 Execution Region을 만들어서 시작은 0x8000에서부터 시작하고 embedded.c, recipes.c, boot.s의 RW, ZI를 몽땅 집어 넣고 싶답니다 어떻게 하면 좋을까요? 단, output은 elf이어야 함.

답)

LOAD_REGION 0x0 // Load Region이 0x0에서 시작하고요,
{
   EXE_REG_1 0x0 // 첫 번째 Execution Region이 0x0에서 시작하고요.
   {
      boot.o (+RO, Int_Vect) // boot.o의 RO가 들어가는데, 그중에 Int_Vect Label이 젤 먼저 들어가구요.
   }
   EXE_REG_2 0x4000 // 두 번째 Execution Region이 0x4000에서 시작하고요.
   {
      embedded.o (+RO) // 나머지 두개의 c file의 RO들이 자리 잡고요.
      recipes.o (+RO)
   }
   EXE_REG_3 0x8000 // 세 번째 Execution Region이 0x8000에서 시작하고요.
   {
      * (+RW, +ZI) // 3개의 object에서 뽑아낸 RW, ZI가 모두 이곳에 자리 하고요.
   }
}

armcc -c embedded.c recipes.c
armasm main.s
armlink -elf -scatter Target.scl -o target.elf embedded.o recipes.o main.o

ⓠ Makefile은 뭘 하는 녀석일까~?

반복적인 컴파일 작업을 자동화 하는 유틸리티
DOS에서 사용하는 script file인 batch file과 유사함

ⓡ 컴파일을 더더더 쉽게. MACRO와 SUFFIX

MACRO는 makefile에서도 사용할 수 있음 방법들
1. MACRO로 간단히 만들기
2. Link 없애기
3. $@, $^ 사용
4. SUFFIX Rule 이용
5. 디렉토리를 한번에 컴파일

ⓢ 조금 더 Make 테크닉들

Make를 더 효율적으로 사용하는 테크닉들 다루는 챕터
필요할 때 찾아볼 것

ⓣ Make Option들

Make의 세부 옵션들
필요할 떄 찾아볼 것

Memory Map 파트부터 Scatter Loading 파트는 이해가 잘 되지 않아 다시 읽어봐야할 것 같다
